Máquinas para processamento de madeira. Novo centro de usinagem CNC de quatro eixos de alta velocidade.

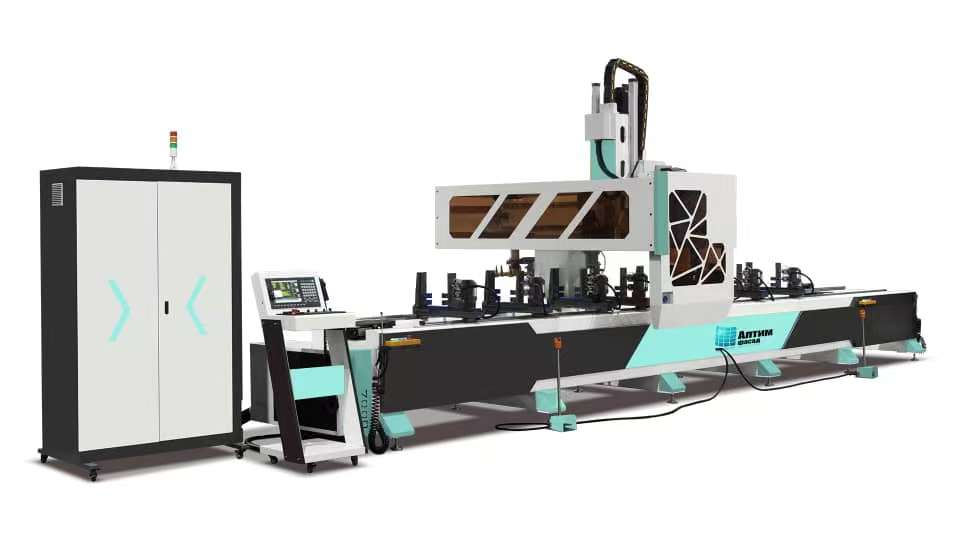

Nome: Centro de Usinagem CNC Pórtico de 4 Eixos

Modelo: LGS-CNC-10000

Características do equipamento:

(1) É adequado para a fresagem e entalhe de vários furos e ranhuras de perfis de alumínio para fachadas cortina e perfis industriais de alumínio, combinado com software de programação 3D, e a perfeita realização do processamento de furação e fresagem.

(2) (2) Utilizando o sistema de controle de importação original, servomotor, com fuso de esferas de alta qualidade, dentes de retificação de trilho guia linear e rolamento de alta velocidade e outras instituições para garantir que o equipamento tenha alta precisão de processamento.

(3) A posição do grampo pode localizar automaticamente a área de processamento.

(4) O banco duplo pode ter dois perfis ao mesmo tempo, alimentação interativa, sem interferência um com o outro.

(5) Com biblioteca de ferramentas de 12 estações, com um par de placas de corte, troca automática de ferramentas, processamento de corte automático

Contate agora

Detalhes do produto

(1) Utilizando o fuso elétrico de alta velocidade importado da Itália, é possível concluir o processamento de qualquer ângulo em ± 90° , com alta eficiência de trabalho.

(2) Estrutura: Existe um sistema de lubrificação automática de guias lineares e fusos de esferas.

(3) Eixo: Potência 18+-. Refrigeração a água. E definitivamente com um encoder que possa cortar a rosca.

(4) adicionar um sistema de fornecimento de refrigerante à área de corte.

(5) Biblioteca de ferramentas de 12 estações, insertos de corte duplos, troca automática de lâmina, processamento automático.

(6) Movimento automático da estação de fixação de 10 ferramentas.

(7) O conversor de frequência deve ser 50% mais potente que o fuso, esse é o mínimo.

itinerário longitudinal do eixo X	10000mm
itinerário longitudinal do eixo Y /Trajeto longitudinal ao longo do eixo Y	1300 mm
Curso longitudinal do eixo Zraro /Trajeto longitudinal ao longo do eixo Z	550 mm
X eixo operação velocidade / Velocidade do eixoX	0-80 m/min
E eixo operação velocidade / Velocidade do eixoE	0-30 m/min
Z eixo operação velocidade / Velocidade do eixoZ	0-20 m/min
eixo principal velocidade / velocidade do eixo principal	0-24000 rpm
Potência do fuso	Eixo de 18,00 kW com refrigeração a água e encoder.

Faixa de rotação do fuso / Faixa de rotação do fuso	-90°~0°~+90°
loja de ferramentas	12 t o o eu é	Coletor e porta-ferramentas HSK-F63
Comprimento máximo de montagem da ferramenta	165 mm
Potência total instalada / Capacidade total instalada	Aqo
Estação de fixação	10
Faixa de tamanho de processamento	650 * 250 * 10000 mm (acima) 435 * 250 * 10000 mm (lado)
dimensão do contorno	1300023502550mm
Peso	Cerca de 8 5 00,00 Kg
