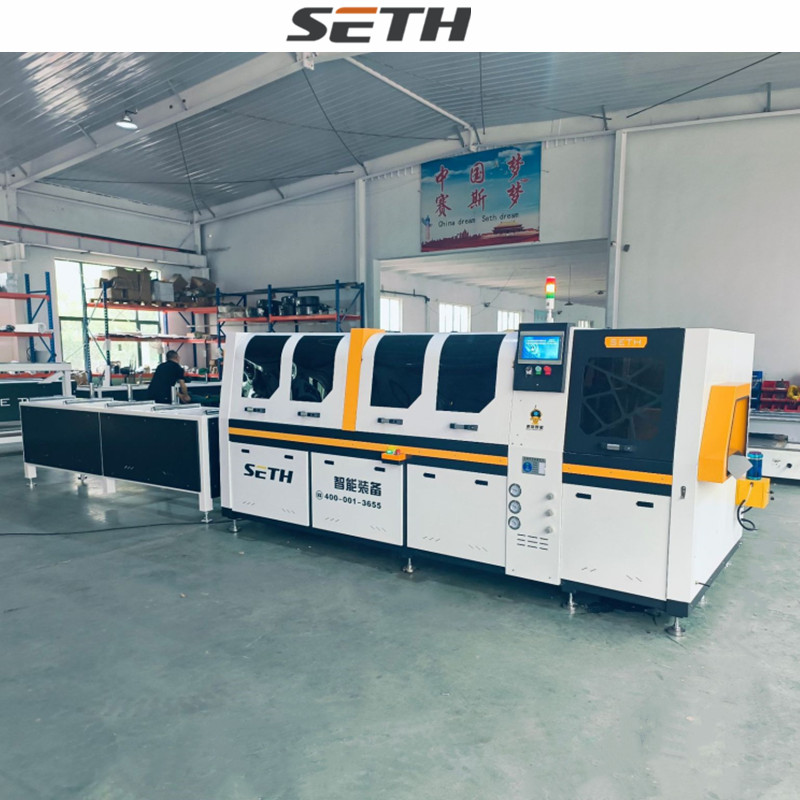

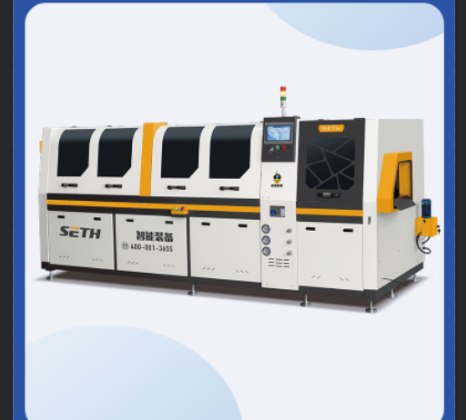

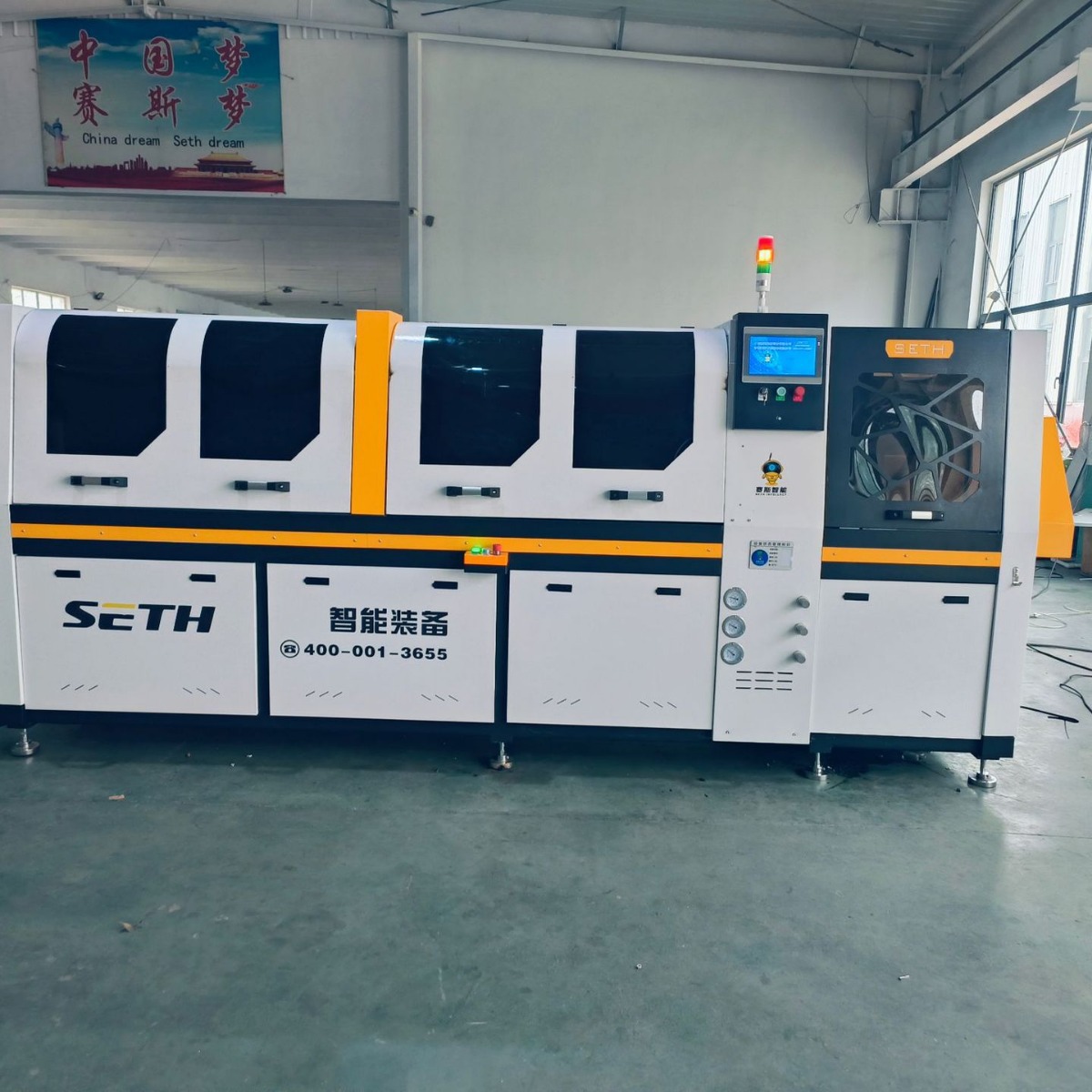

Máquina de corte de alumínio CNC Máquina de corte totalmente automática

Especificações técnicas e introdução de cortadores de alumínio totalmente automáticos

As cortadoras de alumínio totalmente automáticas são máquinas avançadas acionadas por CNC, projetadas para corte de perfis de alumínio de alta precisão e eficiência em setores como construção, eletrônica e transporte. Suas especificações técnicas determinam diretamente métricas de desempenho, como precisão de corte, velocidade de produção e compatibilidade de materiais, enquanto seus recursos de design (por exemplo, alimentação automática e monitoramento inteligente) atendem às demandas da produção em massa moderna. Abaixo, você encontra uma análise detalhada de suas principais especificações técnicas e uma introdução abrangente às suas funcionalidades.

1. Especificações técnicas básicas As especificações técnicas variam ligeiramente de acordo com o fabricante (por exemplo, HAAS, TRUMPF ou marcas industriais locais), mas os parâmetros a seguir representam os padrões da indústria para cortadores de alumínio totalmente automáticos de médio a alto padrão. Todos os valores são baseados em modelos comuns adequados para o processamento de perfis de alumínio padrão (ligas da série 6000, por exemplo, 6061, 6063).

1.1 Parâmetros de desempenho de corte Parâmetro Especificação Faixa Descrição Capacidade máxima de corte Seção transversal: 10mm×10mm a 300mm×300mm; Comprimento: 100 mm a 12.000 mm Define os maiores/menores perfis de alumínio que a máquina pode processar. Por exemplo, uma capacidade de 300 mm × 300 mm acomoda grandes vigas estruturais, enquanto o comprimento mínimo de 100 mm é adequado para componentes pequenos, como dissipadores de calor eletrônicos. Precisão de Corte Tolerância dimensional: ±0,05mm a ±0,1mm; Tolerância de ângulo: ±0,1° Crítico para indústrias que exigem precisão (por exemplo, aeroespacial, estruturas de painéis solares). A tolerância de ±0,05 mm garante uma correspondência de comprimento consistente para perfis interligados. Velocidade de corte 2.000 RPM a 6.000 RPM (para lâminas TCT) Varia de acordo com o tipo de lâmina e espessura do perfil. RPM mais altas (6.000) são usadas para perfis finos (por exemplo, folhas de 10 mm) para reduzir o acúmulo de calor; RPM mais baixo (2.000) é adequado para perfis grossos (por exemplo, hastes de 50 mm) para manter a estabilidade da lâmina. Faixa de ângulo de corte 0° (corte reto) a 90° (corte em esquadria), ajustável em incrementos de 0,1° Suporta cortes complexos para montagem (por exemplo, ângulos de 45° para estruturas de móveis, ângulos de 30° para acabamentos arquitetônicos). Diâmetro da lâmina 250 mm a 400 mm Lâminas maiores (400 mm) suportam perfis mais largos, enquanto lâminas menores (250 mm) oferecem aceleração mais rápida para corte de perfis finos de alto volume. 1.2 Parâmetros estruturais e dimensionais Parâmetro Especificação Faixa Descrição Dimensões da máquina (C×L×A) 3.500mm×1.800mm×2.200mm a 6.000mm×2.500mm×2.500mm Depende do comprimento do sistema de alimentação (máquinas mais longas suportam perfis de 12m). Uma máquina de 6.000 mm de comprimento é típica para processar barras de alumínio extrudado de comprimento total. Peso 1.500 kg a 4.000 kg Máquinas mais pesadas (4.000 kg) apresentam estruturas reforçadas para reduzir a vibração durante o corte em alta velocidade, melhorando a precisão. Sistema de alimentação Tipo Correia transportadora ou braço robótico; Velocidade de alimentação: 5m/min a 15m/min Os transportadores de correia são econômicos para perfis padrão; braços robóticos (velocidade de 15m/min) adaptam-se a perfis de formato irregular. A velocidade de alimentação é sincronizada com a velocidade de corte para minimizar o tempo do ciclo. Força de fixação 500N a 2.000N (pneumático/hidráulico) Ajustável para evitar danos ao alumínio macio. Menor força (500N) para perfis finos; força maior (2.000N) para perfis grossos e rígidos para evitar movimento durante o corte. 1.3 Parâmetros elétricos e de controle Parâmetro Especificação Faixa Descrição Fonte de alimentação 380V/50Hz (trifásica) ou 220V/60Hz (monofásica para modelos pequenos) A alimentação trifásica de nível industrial garante operação estável do motor para corte de alto torque. Sistema de controle CNC (por exemplo, Siemens SINUMERIK, Fanuc 0i-MF) Permite sequências de corte pré-programadas, ajuste de parâmetros em tempo real e diagnóstico de falhas. Suporta código G/código M para cortes personalizados. Tipo de sensor Sensor de comprimento a laser (precisão: ±0,01 mm); Sensor de vibração; Sensor de temperatura Sensores laser garantem medição precisa do comprimento; sensores de vibração/temperatura detectam desgaste da lâmina ou superaquecimento do motor, acionando alertas. Interface touchscreen de 10 a 15 polegadas; Porta USB; Porta Ethernet Touchscreen simplifica a entrada de parâmetros; USB/Ethernet permite importação/exportação de programas e monitoramento remoto (por exemplo, rastreamento de dados de produção por meio de sistemas IoT de fábrica).1.4 Parâmetros ambientais e de segurança Parâmetro Especificação Faixa Descrição Recursos de segurança Câmara de corte fechada; Botões de parada de emergência (×3); Intertravamentos de segurança; Nível de ruído: ≤80dB Câmaras fechadas evitam a ejeção de chips; os intertravamentos param a máquina se a porta for aberta. ≤80dB atende aos padrões de ruído no local de trabalho da OSHA. Sistema de resfriamento Lâmina resfriada a água ou a ar; Capacidade do tanque de refrigeração: 10L a 30L O resfriamento a água é mais eficaz para cortes em altas RPM (reduz a temperatura da lâmina em 40–60°C); o refrigerante evita a adesão do alumínio à lâmina. Coleta de cavacos Transportador de cavacos integrado + recipiente de coleta de 50L a 100L Remove automaticamente os cavacos de alumínio, reduzindo a limpeza manual e os riscos de incêndio (os cavacos de alumínio são inflamáveis).2. Introdução aos cortadores de alumínio totalmente automáticos 2.1 Princípio de funcionamento Os cortadores de alumínio totalmente automáticos operam em um fluxo de trabalho de circuito fechado controlado por CNC que minimiza a intervenção humana: Carregamento de material: Os perfis de alumínio são carregados no funil de alimentação automática (ou colocados na correia transportadora). O sensor de comprimento a laser examina o perfil para confirmar as dimensões e o alinhamento. Configuração de parâmetros: os operadores inserem parâmetros de corte (comprimento, ângulo, velocidade) por meio da tela sensível ao toque ou selecionam modelos pré-programados (por exemplo, "corte da moldura do painel solar" ou "corte do acabamento da janela"). Fixação e Posicionamento: A pinça pneumática/hidráulica fixa o perfil no lugar e o sistema de alimentação o move para a posição de corte com precisão de ±0,01mm (guiado pelo sistema CNC). Execução de corte: A lâmina TCT de alta velocidade (acionada por um servo motor) gira nas RPM definidas, cortando o perfil enquanto o sistema de resfriamento pulveriza líquido refrigerante para reduzir o calor e o atrito. Descarregamento e gerenciamento de cavacos: Os perfis finalizados são descarregados automaticamente em uma mesa de coleta; os chips são transportados através do transportador até a caixa de coleta. A máquina então reinicia para o próximo corte, repetindo o ciclo. 2.2 Principais recursos do projeto Gerenciamento inteligente da lâmina: A maioria dos modelos inclui compensação de desgaste da lâmina – sensores detectam eficiência de corte reduzida (por exemplo, aumento de vibração) e ajustam automaticamente a velocidade de corte ou a taxa de avanço. Algumas máquinas até exibem um “alerta de substituição da lâmina” quando o desgaste excede 0,2 mm. Otimização do processamento em lote: O sistema CNC armazena mais de 100 programas de corte, permitindo a alternância perfeita entre lotes. Por exemplo, após processar 500 caixilhos de janelas (ângulo de 45°, comprimento de 1,2 m), a máquina pode mudar imediatamente para o corte de 300 dissipadores de calor (ângulo de 90°, comprimento de 0,3 m) selecionando o programa pré-salvo. Monitoramento e Manutenção Remotos: Através da porta Ethernet, os técnicos podem acessar dados em tempo real (por exemplo, contagem de cortes, temperatura da lâmina, registros de erros) a partir de uma sala de controle central. Isso permite a manutenção preditiva – por exemplo, programando a substituição da lâmina antes que ela cause problemas de qualidade. 2.3 Aplicações típicas Os cortadores de alumínio totalmente automáticos são versáteis em todos os setores, com casos de uso comuns, incluindo: Construção: corte de perfis de parede cortina de alumínio, caixilhos de portas/janelas e corrimãos (requer precisão de 0,1 mm para montagem perfeita). Eletrônicos: Processamento de perfis finos de alumínio para dissipadores de calor, caixas de luz LED e gabinetes de placas de circuito (pequeno comprimento de corte, alto volume). Transporte: Corte de componentes de alumínio para chassis de veículos elétricos (EV), estruturas de vagões de trem e estruturas de bicicletas (perfis grossos, requisitos de alta resistência). Energia Renovável: Fabricação de estruturas de alumínio para painéis solares (requer comprimento consistente para garantir o alinhamento do painel) e componentes de turbinas eólicas. 2.4 Comparação com Cortadores Semiautomáticos Para destacar suas vantagens, aqui está uma comparação lado a lado com modelos semiautomáticos (baseados no processamento de 1.000 perfis de alumínio/dia): Cortador Métrico Totalmente Automático Cortador Semiautomático Eficiência de Produção 120 perfis/hora (turno de 8 horas: 960 perfis) 50 perfis/hora (turno de 8 horas: 400 perfis) Requisito de mão de obra 1 operador para 2–3 máquinas 1 operador por máquina Taxa de sucata 1–2% (devido à precisão de ±0,05 mm) 5–8% (devido a erros de posicionamento manual) Tempo de configuração para novos lotes 5–10 minutos 30–60 minutos 3. Conclusão Cortadores de alumínio totalmente automáticos combinam controle CNC de alta precisão, manuseio automatizado de materiais e recursos de segurança inteligentes para atender às demandas do processamento moderno de alumínio. Suas especificações técnicas – como precisão de corte de ±0,05 mm, velocidade da lâmina de 6.000 RPM e capacidade de perfil de 12 m – permitem uma produção eficiente e consistente em todos os setores. Ao eliminar erros manuais, reduzir os custos de mão de obra e minimizar o desperdício, essas máquinas agregam valor a longo prazo para os fabricantes que aumentam a produção de perfis de alumínio. À medida que a tecnologia avança, os modelos futuros poderão integrar manutenção preditiva orientada por IA (por exemplo, análise de dados de sensores por IA para prever falhas de lâminas) e integração robótica para linhas de produção totalmente automatizadas, melhorando ainda mais o seu desempenho e versatilidade.

Vantagens das máquinas de corte de alumínio totalmente automáticas No campo do processamento de perfis de alumínio, as máquinas de corte de alumínio totalmente automáticas surgiram como uma solução revolucionária, superando os equipamentos de corte manuais ou semiautomáticos tradicionais em vários aspectos. Projetadas para integrar tecnologias avançadas de automação, como sistemas CNC (controle numérico computadorizado), mecanismos de alimentação automática e monitoramento inteligente, essas máquinas abordam os principais pontos problemáticos do corte de alumínio, incluindo baixa eficiência, precisão inconsistente e grande dependência das habilidades do operador. Abaixo está uma análise detalhada de suas principais vantagens, adaptadas às necessidades práticas dos fabricantes de processamento de alumínio. 1. Eficiência de produção significativamente maior A eficiência é uma prioridade máxima para a produção em massa de perfis de alumínio, e as máquinas de corte totalmente automáticas se destacam na simplificação do processo de corte para minimizar o tempo de inatividade e maximizar a produção. Operação contínua e ininterrupta: Ao contrário das máquinas semiautomáticas que exigem intervenção manual para carregamento de material, posicionamento ou ajustes de lâminas, os modelos totalmente automáticos apresentam sistemas de alimentação automática integrados (por exemplo, transportadores de correia ou braços robóticos). Esses sistemas podem carregar perfis de alumínio (em comprimentos de até 6 a 12 metros) continuamente, reduzindo o tempo ocioso entre os cortes. Por exemplo, uma máquina totalmente automática padrão pode processar de 80 a 120 perfis de alumínio por hora, em comparação com 30 a 50 perfis por hora para uma alternativa semiautomática. Velocidades de corte rápidas com desempenho estável: Equipadas com servomotores de alta potência e sistemas de transmissão de precisão, as cortadoras totalmente automáticas mantêm velocidades de corte consistentes (normalmente 2.000–6.000 RPM para lâminas TCT) mesmo ao manusear ligas de alumínio espessas ou duras (por exemplo, 6061, 7075). O sistema de automação também otimiza os caminhos de corte – para corte em lote de perfis idênticos, ele pode pré-programar a lógica de sequência para evitar movimentos redundantes, reduzindo ainda mais o tempo do ciclo. Tempo de configuração reduzido para alterações em lote: Ao alternar entre diferentes tamanhos de perfil ou comprimentos de corte, os operadores só precisam inserir novos parâmetros (por exemplo, comprimento, ângulo) no painel de controle CNC. A máquina ajusta automaticamente a distância de alimentação, a posição da lâmina e a força de fixação, eliminando a demorada calibração manual necessária para máquinas semiautomáticas. O tempo de configuração para novos lotes pode ser reduzido de 30 a 60 minutos para 5 a 10 minutos. 2. Precisão e consistência de corte ultra-alta Perfis de alumínio para indústrias como aeroespacial, eletrônica ou construção de alta qualidade exigem precisão dimensional rigorosa (geralmente ± 0,1 mm) e qualidade de corte uniforme. As máquinas de corte totalmente automáticas conseguem isso através de tecnologias avançadas de controle de precisão: Posicionamento e corte controlados por CNC: O sistema CNC utiliza codificadores de alta resolução (até 0,001 mm) para monitorar a posição da lâmina de corte e do perfil de alumínio em tempo real. Isto garante que cada corte esteja alinhado com as dimensões pré-programadas, mesmo para cortes complexos (por exemplo, cortes em esquadria a 45° ou 60°, ou cortes entalhados para montagem). Por exemplo, ao cortar estruturas de alumínio para painéis solares (que exigem uma correspondência precisa de comprimento para garantir a estabilidade estrutural), as máquinas totalmente automáticas mantêm um desvio de comprimento inferior a ±0,05 mm em mais de 1.000 peças. Fixação estável para evitar vibrações: Sistemas de fixação automática (por exemplo, pinças pneumáticas ou hidráulicas) aplicam pressão uniforme ao perfil de alumínio durante o corte, minimizando vibrações que podem causar arestas ou erros dimensionais. Os grampos também se adaptam a diferentes seções transversais de perfis (por exemplo, hastes, tubos ou formatos irregulares) ajustando seus pontos de contato – essa flexibilidade garante uma força de fixação consistente, independentemente da geometria do perfil. Compensação do desgaste da lâmina: Os modelos avançados apresentam monitoramento inteligente do desgaste da lâmina. Os sensores detectam alterações sutis na resistência de corte (um sinal de embotamento da lâmina) e ajustam automaticamente a velocidade de corte ou a taxa de avanço para compensar o desgaste. Algumas máquinas até enviam alertas quando é necessária a substituição da lâmina, evitando uma queda repentina na precisão devido a lâminas cegas. Isso garante que o primeiro e o milésimo corte de um lote mantenham o mesmo nível de precisão. 3. Redução da dependência de mão de obra e facilidade operacional O corte tradicional de alumínio depende muito de operadores qualificados para controlar a alimentação, o posicionamento e o ajuste da lâmina – erros causados ​​por fatores humanos (por exemplo, fadiga, erro de julgamento) são comuns. As máquinas totalmente automáticas reduzem esta dependência enquanto simplificam as operações: Intervenção mínima do operador: Depois que os parâmetros de corte são definidos e o material é carregado na tremonha de alimentação, a máquina funciona de forma independente. Os operadores só precisam monitorar o processo (por meio de um display digital) e reabastecer os materiais quando a tremonha está vazia – isso significa que um operador pode gerenciar de 2 a 3 máquinas totalmente automáticas simultaneamente, em comparação com um operador por máquina semiautomática. Interface de usuário intuitiva para fácil operação: A maioria dos cortadores totalmente automáticos são equipados com painéis CNC com tela sensível ao toque que exibem dados em tempo real (por exemplo, contagem de corte, temperatura da lâmina, alertas de erro) em um formato fácil de usar. Modelos pré-programados para tarefas de corte comuns (por exemplo, comprimentos padrão de caixilhos de janelas) permitem que mesmo operadores menos experientes iniciem a produção rapidamente, reduzindo os custos de treinamento para os fabricantes. Gerenciamento automatizado de resíduos e cavacos: transportadores de cavacos integrados e recipientes de coleta de resíduos removem automaticamente cavacos e sobras de alumínio durante o corte. Isto elimina a necessidade de limpeza manual (uma tarefa demorada e empoeirada com máquinas semiautomáticas) e mantém a área de trabalho organizada. Alguns modelos até comprimem chips para facilitar a reciclagem, agregando valor aos resíduos. 4. Maior segurança para operadores e equipamentos O corte de alumínio envolve lâminas rotativas de alta velocidade e peças móveis pesadas, tornando a segurança uma preocupação crítica. As máquinas totalmente automáticas incorporam vários recursos de segurança para proteger os operadores e evitar danos ao equipamento: Câmara de corte fechada com travas de segurança: A área de corte é totalmente fechada para evitar que os operadores toquem na lâmina rotativa ou sejam atingidos por cavacos voadores. Os intertravamentos de segurança param automaticamente a máquina se a porta da câmara for aberta durante a operação – isso elimina o risco de contato acidental, um grande perigo com cortadores semiautomáticos abertos. Detecção de falhas em tempo real e parada de emergência: Os sensores monitoram os principais componentes (por exemplo, temperatura da lâmina, corrente do motor, pressão hidráulica) em tempo real. Se for detectada alguma anormalidade (por exemplo, superaquecimento da lâmina, bloqueio do sistema de alimentação), a máquina aciona imediatamente uma parada de emergência e exibe um código de erro no painel de controle. Isto evita danos ao equipamento (por exemplo, quebra da lâmina, queima do motor) e reduz o risco de acidentes. Conformidade com os padrões de segurança: A maioria das máquinas de corte de alumínio totalmente automáticas atende aos padrões de segurança internacionais (por exemplo, CE, OSHA) para segurança de máquinas. Isso inclui recursos como botões de parada de emergência (acessíveis em diversas posições), gabinetes de redução de ruído (para limitar os níveis de ruído abaixo de 85 dB) e pés antiderrapantes para estabilizar a máquina durante a operação. 5. Economia de custos a longo prazo Embora as máquinas de corte totalmente automáticas tenham um investimento inicial mais elevado do que os modelos semiautomáticos, elas proporcionam poupanças de custos significativas a longo prazo através de múltiplos canais: Custos de mão-de-obra mais baixos: Como um operador pode gerir múltiplas máquinas, os fabricantes reduzem as suas necessidades de mão-de-obra. Para uma linha de produção que processa 10.000 perfis de alumínio por dia, o número de operadores necessários pode ser reduzido de 5–6 (para semiautomática) para 2–3 (para totalmente automática), reduzindo os custos anuais de mão de obra em 40–60%. Redução do desperdício de material: A alta precisão das máquinas totalmente automáticas minimiza as taxas de refugo. Por exemplo, na produção de dissipadores de calor de alumínio (onde mesmo pequenos erros dimensionais tornam as peças inutilizáveis), as taxas de desperdício podem cair de 5–8% (com cortadores semiautomáticos) para 1–2% (com modelos totalmente automáticos). Para um fabricante que processa 100 toneladas de alumínio por mês, isto traduz-se numa poupança de 4 a 7 toneladas de alumínio (no valor de 10 000 a 20 000) por mês. Vida útil prolongada do equipamento e da lâmina: A operação suave do sistema automatizado (por exemplo, alimentação controlada, redução de vibração) reduz o desgaste dos componentes mecânicos (por exemplo, motores, rolamentos) e das lâminas de corte. A vida útil da lâmina, por exemplo, pode ser estendida em 20–30% em comparação com o uso semiautomático (onde a alimentação ou fixação inconsistente acelera o embotamento da lâmina). Isso reduz a frequência de substituições de peças e os custos de manutenção. 6. Versatilidade para diversas aplicações de perfis de alumínio As máquinas de corte de alumínio totalmente automáticas não se limitam a cortes retos simples - sua flexibilidade as torna adequadas para uma ampla gama de necessidades de processamento de alumínio: Adaptabilidade a diferentes tipos e tamanhos de perfis: Elas podem lidar com perfis de alumínio com seções transversais de 5 mm × 5 mm (pequenas barras decorativas) a 300 mm × 300 mm (grandes vigas estruturais) e comprimentos de 100 mm a 12 metros. O sistema de fixação ajustável e os porta-lâminas intercambiáveis ​​(para diferentes diâmetros de lâmina) ampliam ainda mais sua aplicabilidade. Suporte para tarefas de corte complexas: além de cortes retos, muitos modelos podem realizar cortes em esquadria (0°–90°), cortes chanfrados e até mesmo aberturas ou entalhes (com ferramentas adicionais). Por exemplo, ao cortar molduras de alumínio para móveis (que exigem cortes de esquadria de 45° para montagem de cantos sem costura), a máquina pode pré-programar o ângulo e ajustar automaticamente a orientação da lâmina – não é necessária reconfiguração manual. Compatibilidade com integração em linhas de produção: Cortadores totalmente automáticos podem ser perfeitamente integrados com linhas de extrusão a montante e equipamentos de processamento a jusante (por exemplo, máquinas de perfuração, linhas de tratamento de superfície) através de sistemas transportadores ou braços robóticos. Isto cria um fluxo de produção totalmente automatizado, reduzindo o tempo de manuseio de materiais e melhorando a eficiência geral da linha. Conclusão As máquinas de corte de alumínio totalmente automáticas representam uma atualização significativa em relação aos equipamentos de corte tradicionais, oferecendo eficiência, precisão e segurança incomparáveis ​​para o processamento de perfis de alumínio. A sua capacidade de reduzir a dependência laboral, minimizar o desperdício e adaptar-se a diversas aplicações torna-os num investimento valioso para os fabricantes que pretendem satisfazer a crescente procura de produtos de alumínio de alta qualidade em indústrias como a construção, os transportes, a eletrónica e as energias renováveis. À medida que a tecnologia de automação continua a avançar – com recursos como manutenção preditiva orientada por IA e monitoramento remoto baseado em IoT – os cortadores totalmente automáticos solidificarão ainda mais seu papel como pedra angular das operações modernas de processamento de alumínio.
